列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成

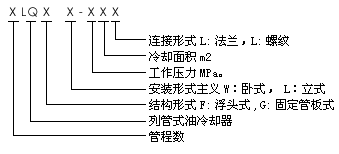

一:型號說明
二:規格型號及性能參數表
型號 | 冷卻面積 | 工作壓力 | 工作溫度 | 壓力降 | 介質黏度 | 油水流量比 | 換熱系數 | |
油側 | 水側 | |||||||
2LQFW | 0.5~16 | 1.6 | ≤0.1 | 20~300 | 1:1左右 | ≥350 | ||
2LQFL | 0.5~16 | |||||||
2LQF6W | 0.5~16 | |||||||
2LQF1W | 19~290 | 1.0 | ≤100 | ≤0.05 | ||||
2LQFW | 19~290 | |||||||
2LQF4W | 0.5~14 | |||||||
2LQGW | 0.2~11.45 | 1.6 | ||||||
2LQF3W | 1.3~5.3 | ≤0.15 | 20~200 | ≥400 |
注:GLC-A新型高效油冷卻器在相同工況下
,換熱系數k值比GLC型提高15%列管式冷卻器優點:
.選材范圍廣(碳鋼
、不銹鋼、銅等金屬).設計靈活
,規格齊全,實用針對性強,節約資金。.應用條件廣泛
,適應性強,適用較大的壓力、溫度范圍和多種介質熱交換。.維護費用低,易操作
,清垢周期長,清洗方便。
