列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成

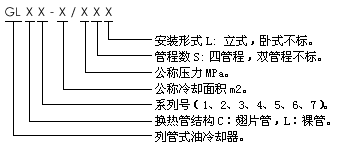

,一只工作,一只備用,每個冷卻器能承擔整個系統的冷卻負荷一:型號說明
二:規格型號及性能參數表
冷卻面積 | 工作壓力 | 工作溫度 | 壓力降 | 油水 | 介質黏度 | 換熱系數 | ||
油側 | 水側 | |||||||
GLC | 0.4~1.2 | 0.6 1.0 1.6 | ≤100 | ≤0.1 | ≤0.05 | 1:1左右 | 20~300 | ≥350 |
GLC | 1.3~3.5 | |||||||
GLC | 4~11 | |||||||
GLC | 13~27 | |||||||
GLC | 30~54 | |||||||
GLC | 55~90 | |||||||
GLL | 4~7 | 0.63 1.0 | 1:1.5左右 | ≥300 | ||||
GLL | 12~28 | |||||||
GLL | 35~60 | |||||||
GLL | 80~120 | |||||||
GLL | 160~200 |
注:GLC-A新型高效油冷卻器在相同工況下
三:GLL型立式冷卻器尺寸示意圖
列管式冷卻器優點:
.選材范圍廣(碳鋼、不銹鋼
、銅等金屬).設計靈活
,規格齊全,實用針對性強,節約資金。.應用條件廣泛,適應性強
,適用較大的壓力、溫度范圍和多種介質熱交換。.維護費用低
,易操作,清垢周期長,清洗方便。
